Терминал регистрации пиковых значений перенапряжения

Терминал регистрации пиковых значений перенапряжения

Name: Терминал регистрации пиковых значений перенапряжения
Rating: 5.0 (66 reviews)

Данный терминал регистрации пиковых значений перенапряжений — интеллектуальный мониторинговый прибор для SPD (защитных устройств от перенапряжений). Он собирает данные о работе SPD, состоянии ключа защиты (включен/выключен) и информации о молниях (количество, пиковое значение, полярность, время), записывает алармные данные и может образовывать интеллектуальную систему защиты от молний вместе с программным обеспечением мониторинга и RTU среды электроснабжения. Имеет рейковое исполнение, компактный размер для легкой интеграции, разъемы-плагин для удобной установки и высокую устойчивость к помехам.

Количество:
штат:





Запрос цены Добавить в корзину

Модель:

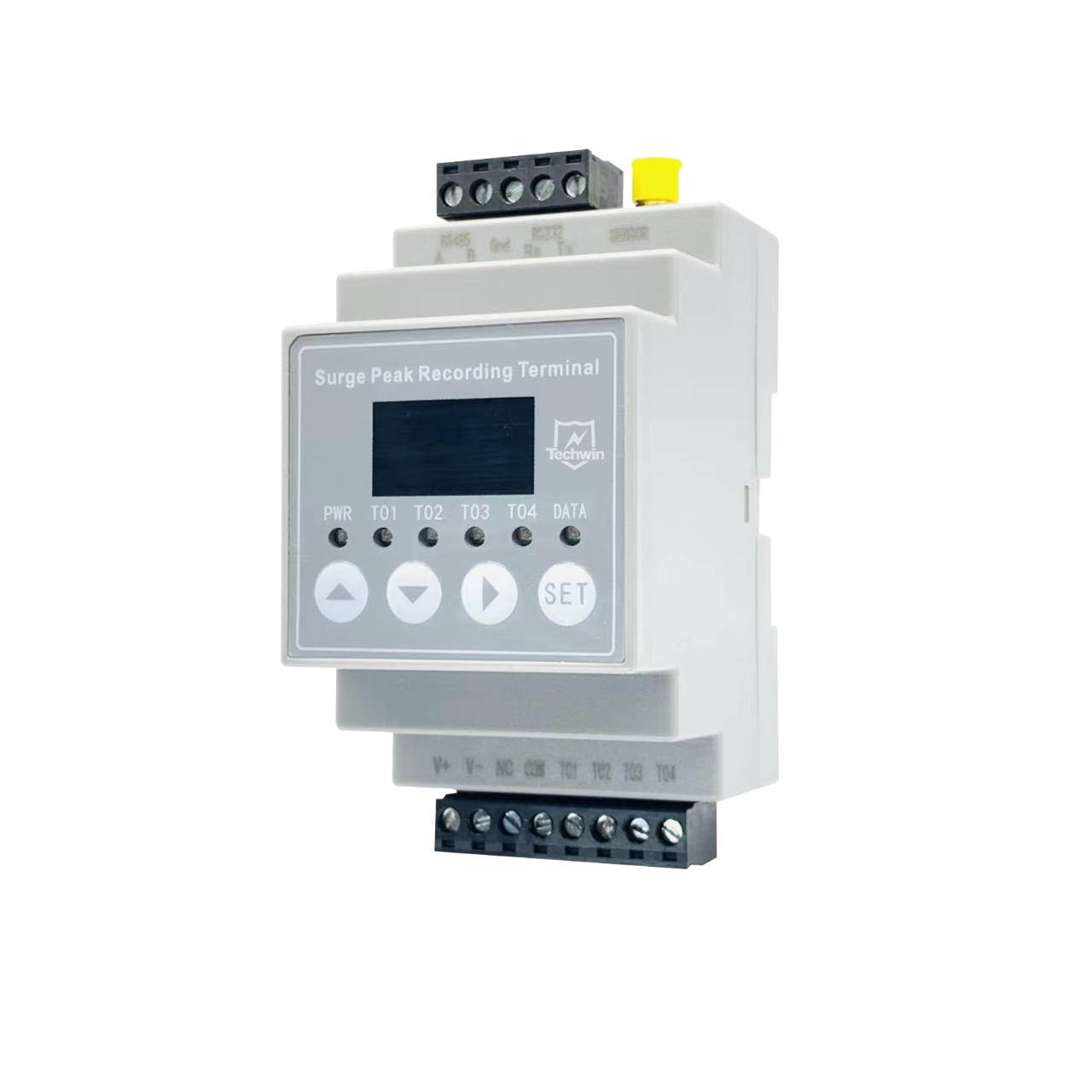

Surge Peak Recording Terminal

1. Точная регистрация перенапряжений：Оборудован микроскопической катушкой Рогowskiego, диапазон регистрации перенапряжений 0,5～100 кА, разрешение 0,1 кА. Умеет распознавать и записывать до 10 последовательных импульсов молний (интервал ≥40 мс) и подсчитывать количество по сегментам 20/40/60/80/100 кА, точно фиксируя детали молний для обслуживания SPD.

2. Гибкие способы связи：Стандартно оснащен интерфейсом RS485 (протокол MODBUS RTU, скорость передачи 1200～19200 бит/с опционально), поддерживает расширение Ethernet, Lora, 4G. Интерфейс RS232 по умолчанию для мониторинга землейного экрана, можно также заказать протокол для сбора данных с других последовательных устройств, что позволяет адаптироваться к требованиям передачи данных в различных сценариях.

3. Высокая устойчивость к помехам и безопасный дизайн：Последовательный порт имеет встроенную защиту от молний на 4000 В, входы ключевых сигналов используют фотоэлектрическую развязку для избежания помех от перенапряжений и электромагнитного поля. Поддерживает широковольтное питание 9～28 В постоянного тока с защитой от обратного полярности, обеспечивая стабильную работу в сложных электрических условиях.

4. Легкая интеграция и установка：Использует стандартную рейковую установку на 35 мм, можно напрямую интегрировать в защитные шкафы от молний и распределительные щиты без изменения исходной компоновки. Все разъемы — плагинные и винтовые, обеспечивающие быструю установку и обслуживание, снижая затраты на строительные работы на месте.

5. Интеллектуальное предупреждение о сроке службы SPD: на основе алгоритма, учитывающего количество ударов молний, пиковые значения импульсов, энергию и время онлайн-работы устройства, реализуется предупреждение о сроке службы SPD, что позволяет избежать экспозиции защищаемого оборудования к риску ударов молний из-за выхода SPD из строя и снизить вероятность сбоев в системе.

Базовые параметры Модель TDZ-LDJ
Базовые параметры Источник питания Широковольтное питание 9～28 В постоянного тока, защита от обратного полярности
Базовые параметры Потребляемая мощность 2 Вт
Базовые параметры Дисплей OLED, 0,96 дюйма
Базовые параметры Способ установки Стандартная рейка 35 мм
Базовые параметры Материал корпуса PC+ABS (серый цвет, цвет настраивается при заказе ≥500 штук), класс горючеустойчивости V0
Параметры связи Интерфейс RS485 Плагинный разъем, протокол MODBUS RTU; скорость передачи 1200～19200 бит/с (по умолчанию 9600); адрес устройства 1～255 (по умолчанию 1)
Параметры связи Интерфейс RS232 По умолчанию для мониторинга землейного экрана, можно настроить под сбор данных с других сериальных устройств
Параметры сбора данных Входы ключевых сигналов 4 канала (T01～T04), плагинный разъем, фотоэлектрическая развязка, пассивный сухой контакт; закрыто — сигнал тревоги, открыто — нормально, с LED-индикатором и звуковым сигналом тревоги
Параметры сбора данных Канал сбора перенапряжений 1 канал, микроскопическая катушка Рогowskiego; триггерный ток 0,5/1/2,5/5 кА (по умолчанию 5 кА); записывает полярность, пиковое значение, время, максимальное количество записей 9999
Параметры сбора данных Адаптация к типам перенапряжений T1 (катушка 10/350 мкс), T2/T3 (катушка 8/20 мкс)
Экологические параметры Рабочая среда -40～85 °C, 0～95% относительной влажности (без конденсации)
Экологические параметры Защита последовательного порта Встроенная защита от перенапряжений, защита от молний на 4000 В

1. Железнодорожные/метрополитенные системы：Устанавливается в распределительных щитах и сигнальных шкафах вдоль маршрута, мониторит отказы SPD, состояние отключения автоматического выключателя и данные о молниях. Предотвращает повреждение сигнального оборудования молниями, обеспечивает безопасность коммуникаций и движения поездов, решает проблему недостаточной оперативности ручного осмотра.

2. Обслуживание ветряных электростанций: интеграция в грозозащитные шкафы ветрогенераторов для записи пиковых значений импульсов, полярности и состояния ресурса SPD. Данные удалённо передаются на платформу мониторинга, что обеспечивает заблаговременное предупреждение о выходе SPD из строя, снижает количество остановок ветрогенераторов из-за ударов молний и уменьшает затраты на техническое обслуживание.

3. Электромеханические системы автомобильных дорог：Развертывается в распределительных щитах платежных пунктов и сервисных центров, мониторит состояние оборудования защиты от молний. При возникновении перенапряжений или отказов SPD немедленно подает сигнал тревоги, обеспечивает стабильную работу платежных систем и камер наблюдения, предотвращает прерывание передачи данных о движении.

4. Объекты гражданской авиации：Устанавливается в защитных шкафах от молний аэропортных терминалов и навигационных станций, точно собирает данные о молниях и синхронизирует их с системой мониторинга среды электроснабжения. Обеспечивает отсутствие помех от молний для навигационного оборудования и коммуникационных систем, гарантируя безопасность взлетов и посадок самолетов.
