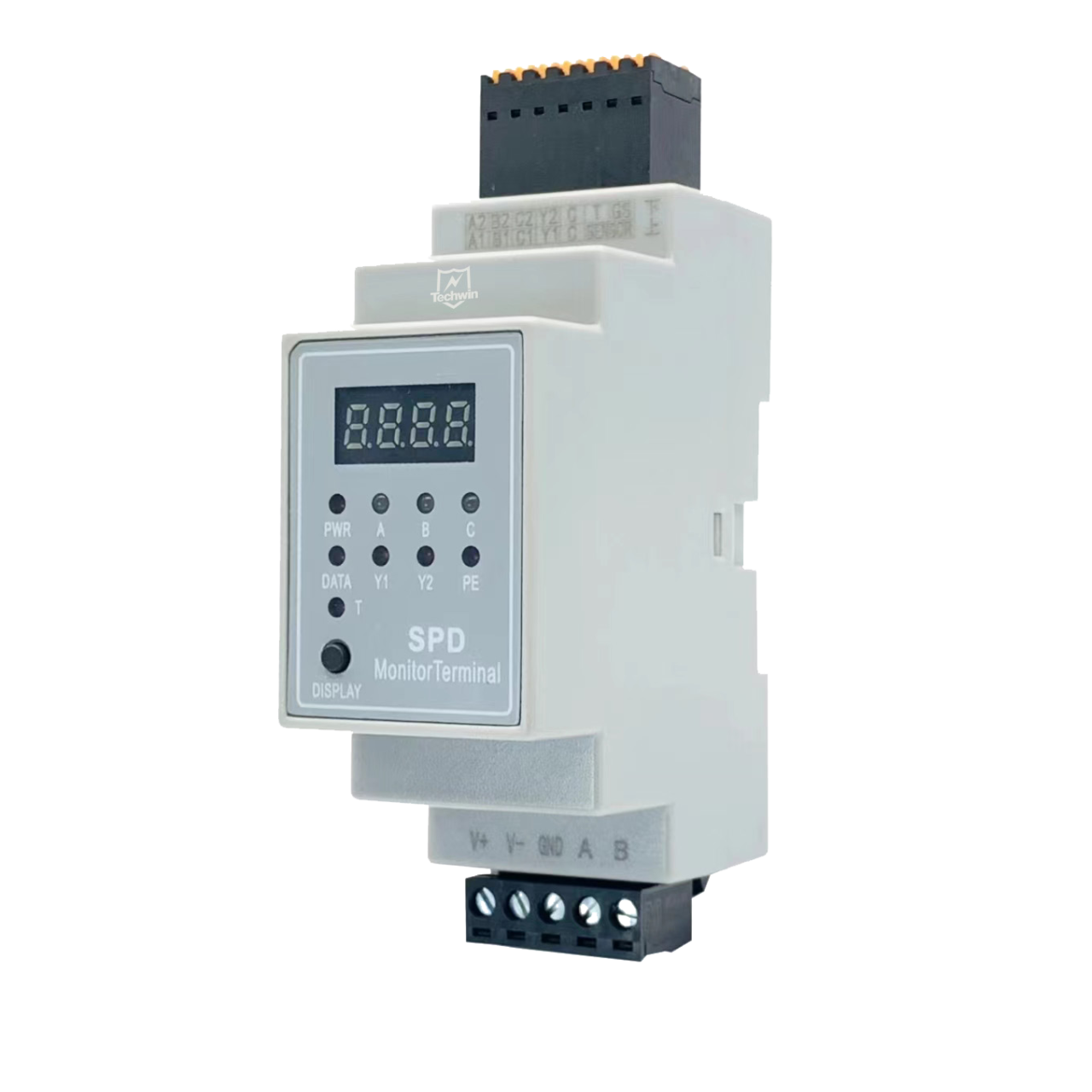

Терминал мониторинга состояния SPD

Name: Терминал мониторинга состояния SPD
Rating: 5.0 (92 reviews)

Данный продукт — интеллектуальный терминал мониторинга состояния SPD, который собирает данные о токе утечки SPD к земле, состоянии защитного переключателя, информации о ударах молнии (количество/время), состоянии подключения провода PE, температуре и влажности, а также записывает данные об авариях. Поддерживает формирование интеллектуальной системы защиты от молний вместе с программным обеспечением мониторинга и RTU среды электроснабжения для реализации дистанционного централизованного мониторинга, отличается небольшими размерами для легкой интеграции и удобства монтажа и обслуживания.

Количество:
штат:





Запрос цены Добавить в корзину

Модель:
SPD Status Monitoring Terminal

1. Точное сбор данных множества параметров: Поддерживает сбор данных по току утечки на 3 каналах (диапазон 100 мкА~150 мА, точность ±10%), температуры по NTC на 1 канале (-30~160℃) и встроенный сбор данных о температуре и влажности (температура -20~60℃, влажность 0~100% RH). Полностью фиксирует состояние работы SPD и обеспечивает точные данные для раннего предупреждения об отказе.

2. Надежный мониторинг и запись ударов молнии: Оснащен функционалом сбора данных о перенапряжениях от молнии на 1 канале, с током срабатывания 0.5 кА~100 кА и поддержкой типов перенапряжений T1/T2/T3. Может записать последние 9999 дат и времени ударов молнии, данные не теряются при отключении питания, что облегчает отслеживание рисков от молнии.

3. Сильная защита от помех и гибкая связь: Последовательный порт оснащен цепью защиты от перенапряжений, порт сбора данных имеет фотоэлектрическую изоляцию, а МК имеет усиленную экранизацию. Стандартно оснащен интерфейсом RS485 (протокол MODBUS RTU, адрес регулируется 1~128), поддерживает расширение Ethernet, Lora, 4G, адаптируется к потребностям передачи данных в различных сценариях.

4. Интеллектуальная оценка срока службы и оповещение: На основе изменений тока утечки и его тенденций в реальном времени рассчитывает оставшийся срок службы SPD на 3 каналах с помощью алгоритмов (индикаторы зеленый/оранжевый/красный для нормального режима/раннего предупреждения/аварии). При срабатывании дистанционного сигнала Y2 активируется связанное оповещение, восстановление требует ручного вмешательства, что исключает риск упуска обнаружения отказа.

5. Удобный монтаж и сохранение данных: Использует стандартный монтаж на рейку DIN 35 мм с разъемными зажимами; данные об авариях сохраняются постоянно при отключении питания, а данные часов сохраняются более 6 месяцев при отключении питания, что снижает затраты на обслуживание и риски потери данных.

Модель TDZ-SZJ

Источник питания Вход 12 В постоянного тока, с защитой от обратного подключения
Потребляемая мощность устройства 1 Вт
Интерфейс связи RS485 (протокол MODBUS RTU), стандартная скорость передачи данных 9600 бод (регулируется), четность N, бит данных 8, стоп-бит 1; адрес регулируется 1~128 (по умолчанию 1)
Функция сбора данных Ток утечки: 3 канала, 100 мкА~150 мА (точность ±10%); Температура NTC: 1 канал, -30~160℃ (поддержка оповещения о высокой/низкой температуре); Количество переключений: 2 канала (фотоэлектрическая изоляция, пассивный сухой контакт); Перенапряжение от молнии: 1 канал (ток срабатывания 0.5 кА~100 кА, записывает 9999 случаев); Температура и влажность: встроенный модуль, температура -20~60℃, влажность 0~100% RH; Проверка провода PE: 1 канал (определяет отсутствие заземления/ложное заземление)
Оставшийся срок службы SPD Рассчитывается по алгоритму на основе тока утечки, локальные индикаторы (зеленый/оранжевый/красный) и дистанционное чтение данных, соответствующие оставшемуся сроку службы 31%~100%/1%~30%/0%
Сохранение данных Данные об авариях: постоянное сохранение при отключении питания; Данные часов: сохранение ≥6 месяцев при отключении питания
Материал корпуса PC+ABS (серый цвет, цвет настраивается при заказе ≥500 штук), класс огнестойкости V0
Способ монтажа Стандартная рейка DIN 35 мм
Рабочая среда Температура -25~70℃, влажность 0~95% RH (без конденсации)
Обновление прошивки Дистанционное обновление через последовательный порт; поддерживает дистанционное обновление в режиме прозрачной передачи при расширении модулей Ethernet/Lora/4G

1. Железнодорожные / системы железнодорожного транспорта: устанавливаются в сигнальных шкафах и распределительных щитах вдоль линии, обеспечивают реальное время мониторинг состояния SPD, предотвращают перерывы в сигналах из-за ударов молний, решают проблемы длительных интервалов и больших слепых зон при ручном осмотре, гарантируют безопасность транспортировки.

2. Оборудование ветряных электростанций: используется в распределительных щитах ветрогенераторов и грозозащитных шкафах контрольных комнат, осуществляет удалённый сбор данных о токе утечки, температуре и влажности, своевременно обнаруживает выход SPD из строя, снижает затраты на ремонт систем управления ветрогенераторов, повреждённых ударами молний.

3. Механико-электрические установки на скоростных автомагистралях: размещаются в распределительных щитах пунктов взимания платы и центров мониторинга, отслеживают количество ударов молний по SPD и состояние защитных выключателей, интегрируются с системой динамического мониторинга окружающей среды (системой «динамика среды») для централизованного контроля, предотвращают влияние грозовой погоды на функции взимания платы и мониторинга.

4. Установки гражданских аэропортов: применяются в телекоммуникационных шкафах терминалов и грозозащитных ящиках навигационного оборудования, точно контролируют состояние подключения PE-линии и температуру SPD, предотвращают повреждение телекоммуникационного и навигационного оборудования электромагнитными импульсами от молний, обеспечивают нормальную работу рейсов.
