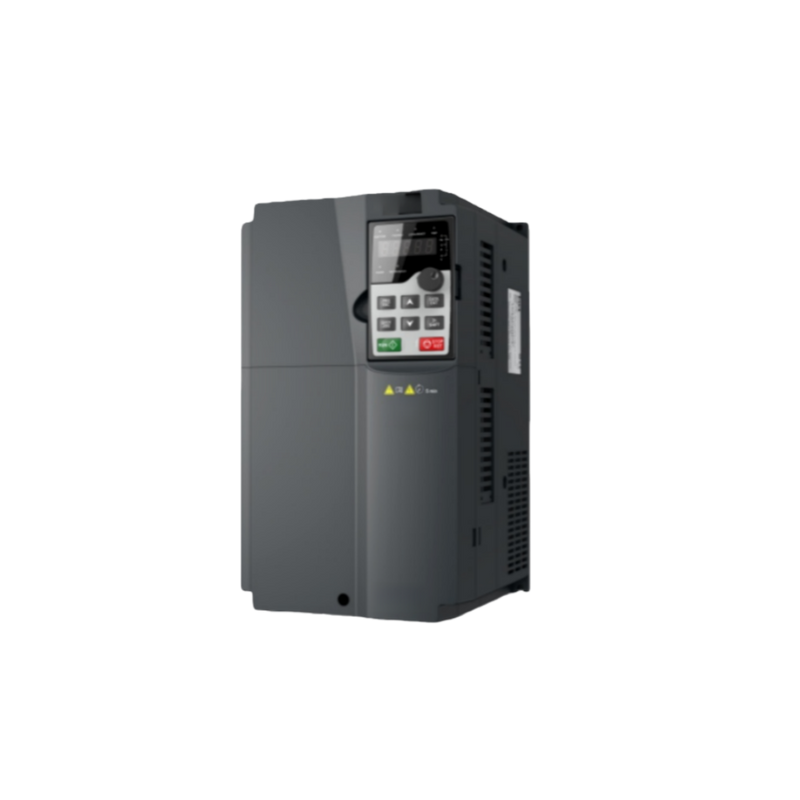

Частотный преобразователь серии GD350-13 для нефтяных насосов

Частотный преобразователь серии GD350-13 для нефтяных насосов

Name: Частотный преобразователь серии GD350-13 для нефтяных насосов
Rating: 5.0 (59 reviews)

Частотный преобразователь для нефтяных насосов интегрирует управление различными оборудованием добычи нефти на месторождениях, включая качалки с балансирным рычагом, высокогорные установки, башенные насосы и прямой приводной шестерённый насос.
Особенности:

1. Подходит для управления насосами различных типов добывающего оборудования, включая балансирные насосы, высокогорные насосы, башенные насосы и прямой приводной шестерённый насос.
2. Энергоэффективность и повышение производительности: по сравнению с предыдущим поколением экономия энергии превышает 20%.
3. Объединение управления синхронными и асинхронными двигателями в одном устройстве; один преобразователь поддерживает различные типы двигателей и режимы управления.
4. Встроенная логика управления тормозным блоком, стандартная функция безопасного отключения крутящего момента (STO); безопасное и надежное применение.

Количество:
штат:





Запрос цены Добавить в корзину

Модель:
GD350-13

1. Интеграция специализированных функций для различных типов нефтяных насосов, включая балансирные насосы, высокогорные насосы, башенные насосы и прямой привод шестеренчатых насосов

2. Энергоэффективность и повышение производительности: экономия электроэнергии более чем на 20% по сравнению с предыдущим поколением продукции

3. Встроенная логика управления тормозным модулем, продлевающая срок службы тормозного модуля

4. Объединение драйверов для различных типов двигателей и множества режимов управления в одном устройстве

5. Высокая расширяемость: поддержка 3 интерфейсов расширения, совместимость с различными типами карт расширения, возможность установки любой карты в произвольный слот

6. Богатая комплектация: стандартная установка встроенного тормозного модуля для 380В, 11–75 кВт, стандартный встроенный постоянный токоограничивающий реактор для 380В, 18.5–75 кВт

7. Стандартная функция STO (безопасное отключение крутящего момента), обеспечивающая более безопасную и надежную эксплуатацию

8. Выдающаяся производительность благодаря использованию новейшего процессора, специализированного для управления двигателями

9. Поддержка привода высокополюсных постоянных магнитных синхронных двигателей и режима зависания (удержания в неподвижном состоянии)

1. Аналоговый и дискретный ввод

• Разрешение аналогового ввода (клеммы): не более 20 mV

• Разрешение дискретного ввода (клеммы): не более 2 ms

• Аналоговый ввод: 2 канала

AI1: 0~10V / 0~20 mA

AI2: -10~10V

• Аналоговый вывод: 1 канал

AO1: 0~10V / 0~20 mA

2. Цифровой ввод

• Обычный цифровой ввод: 4 канала

Максимальная частота: 1 kHz

Внутреннее сопротивление: 3.3 kΩ

• Высокоскоростной цифровой ввод: 2 канала

Максимальная частота: 50 kHz

Поддержка: инкрементального энкодера (квадратурный сигнал)

Функция: измерение скорости

3. Цифровой вывод

• Высокоскоростной импульсный вывод: 1 канал

Максимальная частота: 50 kHz

• Выход с открытым коллектором (клемма Y): 1 канал

4. Реле-вывод

• Реле-вывод: 2 программируемых канала

RO1:

RO1A: нормально разомкнутый (NO)

RO1B: нормально замкнутый (NC)

RO1C: общий (COM)

RO2:

RO2A: нормально разомкнутый (NO)

RO2B: нормально замкнутый (NC)

RO2C: общий (COM)

Номинальный ток контактов:

3 А / AC 250V

1 А / DC 30V

5. Расширение и интерфейсы

• Расширенные интерфейсы: 3 клеммных разъёма: SLOT1, SLOT2, SLOT3

Поддерживаемые карты расширения:

Карты ввода/вывода (I/O)

Программируемые карты расширения

Карты связи (коммуникационные)

PG карты (интерфейс энкодера)

6. Установка и защита

• Способы установки:

Настенный монтаж

Монтаж на фланце

• Степень защиты: IP20

• Способ охлаждения: принудительное воздушное охлаждение

7. Дополнительные компоненты

• Постоянный токоограничивающий реактор (DC-реактор):

Встроен в преобразователи частоты 380 В, мощностью 18.5–75 kW (включительно)

• Фильтр ЭМС (электромагнитных помех):

Для преобразователей 380V всех серий:

Соответствует требованиям IEC/EN 61800-3 класса C3 (по проводимым выбросам)

Опциональный внешний фильтр:

Соответствует требованиям IEC/EN 61800-3 класса C2 (по проводимым выбросам)

Частые Вопросы

1. Какое входное напряжение?

•AC 3Ф 380В~440В, номинальное напряжение: 380В
•AC 3Ф 520В~690В, номинальное напряжение: 660В
2. Поддерживается ли вторичная разработка?

Да. Встроенная PLC-карта, разработанная на основе международной стандартной среды программирования PLC, поддерживает языки программирования: командный язык, лестничные диаграммы (LAD), функциональные блоковые диаграммы (FBD) и последовательные функциональные схемы (SFC). Обеспечивает объем памяти для хранения программ до 16K шагов, что упрощает выполнение пользовательской доработки (вторичной разработки), удовлетворяет потребности в индивидуальной настройке и снижает стоимость системы.
3. Есть ли устройство с независимым каналом для воздушного потока (независимым воздуховодом)?

Да. Эта конструкция повышает защиту преобразователя, адаптируется к сложным и суровым условиям, увеличивает надежность и срок службы. Независимая система охлаждения с фланцевым креплением эффективно решает проблемы теплоотдачи в электрошкафу, упрощая проектирование системы охлаждения для заказчика.
