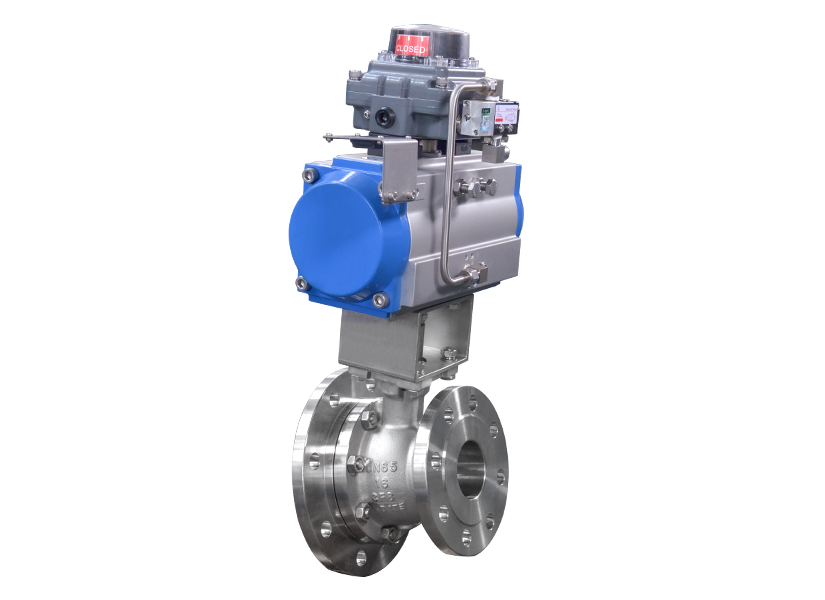

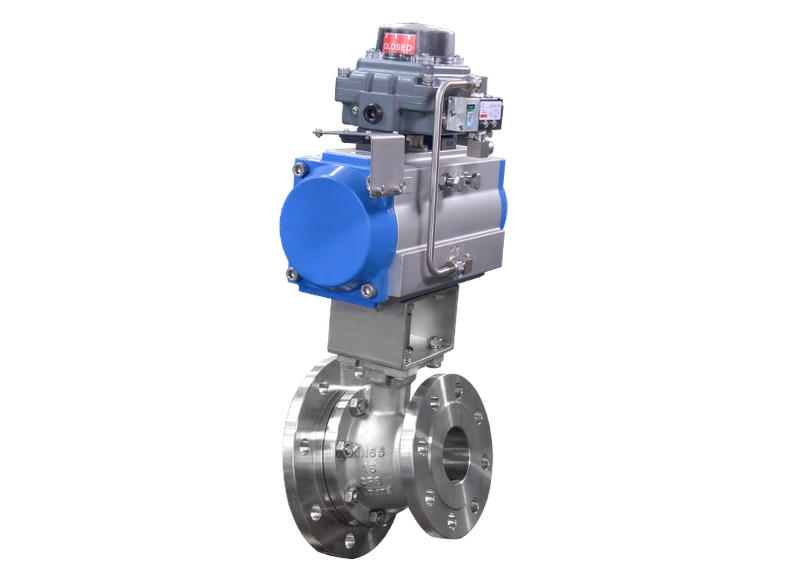

Шаровой кран с косым штоком серии GS для днищ резервуаров

Шаровые клапаны серии GS с наклонным штоком для днищ резервуаров имеют цельнолитую конструкцию корпуса, увеличенный фланец входа для уменьшения свободного пространства вокруг шара и предотвращения скопления жидкости, наклонную ось штока с удлинённой соединительной конструкцией для исключения контакта с днищем и соблюдения требований к рабочему пространству, а также взрывобезопасный шток, пружинную систему уплотнения седла (твердометаллическое уплотнение) и неметаллическое седло, выдерживающее температуру до 230°C.

Количество:
штат:





Запрос цены Добавить в корзину

Модель:
GS

-Применяется технология точного литья по выплавляемым моделям

-Все клапаны имеют полнопроходную конструкцию, что обеспечивает минимальные потери давления и высокую пропускную способность

-Конструкция с высокой платформой для прямого монтажа, регулируемая скрытая сальниковая втулка – позволяет регулировать натяжение сальника без демонтажа пневмопривода и других компонентов. Опционально доступны кронштейны и приводные валы в зависимости от условий эксплуатации

-Огнестойкая конструкция

-Антистатическое устройство

-Защита штока от выдувания

-Автоматический сброс давления

-Наклонная установка штока с поворотом исполнительного механизма на 90° предотвращает контакт с днищем реактора

-Седла клапанов изготавливаются из импортных неметаллических материалов, доступны различные варианты исполнения с максимальной температурой до 220°C;

-Допустимая утечка: соответствует требованиям API598, нулевая утечка;

-Типы фланцевых соединений с трубопроводом: RF, RJ, FM и другие.

1. Нефтегазовая и энергетическая отрасли

Резервуарные парки и системы налива/слива:

Конструкция штока с защитой от выдувания повышает безопасность в условиях высокого давления.

Среды с твердыми частицами:

Полнопроходная конструкция снижает риск засорения, подходит для сред с твердыми включениями (например, битум, нефтяные суспензии).

2. Пищевая и beverage-промышленность

Моноблочный корпус без застойных зон облегчает CIP-мойку (стерилизацию); антизастойная конструкция соответствует требованиям FDA/GMP (например, ферментеры, резервуары для сиропа).

3. Химическая и фармацевтическая промышленность

Дренаж реакторов/резервуаров:

Косая конструкция штока предотвращает контакт с днищем емкости, идеально для монтажа в ограниченном пространстве.

Увеличенный входной фланец + конструкция шара с малым свободным пространством исключает остаточную среду, обеспечивая полный слив (например, высоковязкие жидкости, суспензии или агрессивные химикаты).

Трубопроводы высокотемпературных процессов:

Неметаллическое седло клапана выдерживает 230°C, подходит для пара, термального масла или высокотемпературных реакционных сред (например, выход полимеризационных реакторов).
