В современном мире промышленное производство быстро развивается, приобретая все более сложные формы и высокий уровень автоматизации. Это обусловлено не только ростом объемов продукции, но и увеличением требований к ее качеству, а также необходимостью обеспечения максимальной безопасности на производственных площадках. Современные технологические процессы включают использование разнообразных рабочих сред — от агрессивных химических растворов до высокотемпературных паров и газов, что требует точного контроля и регулирования параметров, таких как поток, давление и температура. В этом контексте контрольные клапаны выступают как важнейшие элементы систем управления, обеспечивая стабильность и надежность всего производственного цикла.
Правильный выбор регулирующего клапана не является простым техническим решением — это задача, требующая глубокой инженерной проработки, анализа специфики конкретного производственного процесса и учета множества факторов, включая физико-химические свойства рабочих сред, диапазон изменения параметров, условия эксплуатации (температура, давление, влажность) и требования к сроку службы оборудования. Ошибки в выборе могут привести к серьезным последствиям: например, несовместимость материала клапана с рабочей средой может привести к коррозии и потере герметичности, что вызовет остановку производства на несколько часов или даже дней, снижение качества продукции (особенно критично в фармацевтике и пищевой промышленности) и в худшем случае — аварийные ситуации с риском для жизни работников и повреждением оборудования.
Цель данной статьи — предоставить исчерпывающую информацию о критериях выбора регулирующих клапанов, которая будет полезна как для руководителей предприятий, ответственных за техническое оснащение, так и для поставщиков и дистрибьюторов, помогающих клиентам подбирать оборудование. Мы рассмотрим основные типы клапанов (шаровые, дроссельные, мембранные и другие), анализируем факторы, которые определяют правильность выбора, а также поделимся практическими рекомендациями и примерами из реальной промышленной практики — от нефтехимических комбинатов до энергетических станций.

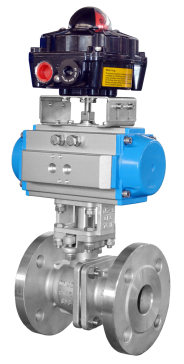

Регулирующие клапаны можно смело назвать сердцем системы управления промышленным оборудованием, так как они обеспечивают оперативное и точное управление параметрами технологического процесса. Их роль особенно критична в отраслях с высоким уровнем автоматизации, где практически все этапы производства управляются компьютерами, и любое отклонение от заданных параметров может вызвать цепочку негативных последствий. Также они являются неотъемлемой частью систем, где предъявляются строгие требования к качеству продукции — например, в фармацевтике, где допустимы минимальные отклонения в составе лекарственных препаратов, или в микроэлектронике, где чистота производственной среды определяет надежность готовых компонентов.
Например, в нефтехимической промышленности процесс получения нефтепродуктов включает множество стадий, от добычи и перегонки до химической переработки. В каждой из них контроль состава и температуры реакционной смеси критически важен: даже небольшое повышение температуры в реакторе может привести к нежелательным побочным реакциям, снижая выход целевого продукта и увеличивая расход сырья. Регулирующие клапаны здесь выступают как "регуляторы температуры", поддерживая оптимальные условия реакции за счет точного распределения теплоносителя или регулировки потока реагентов. Благодаря им удается предотвратить перегрев, контролировать скорость реакции и, как результат, значительно повысить эффективность производства.
В энергетике, особенно на тепловых и атомных электростанциях, регулирующие клапаны играют ключевую роль в системах паровых турбин. Турбины являются основными источниками электроэнергии, и их эффективность напрямую зависит от точности регулирования давления и температуры пара, подаваемого на лопатки. Если давление пара превысит установленный уровень, это может привести к перегрузке турбины и сокращению ее срока службы; недостаток давления, в свою очередь, снизит КПД установки, увеличивая расход топлива. Регулирующие клапаны обеспечивают плавное изменение потока пара в зависимости от нагрузки на электростанцию, поддерживая баланс между производством электроэнергии и безопасностью эксплуатации. Благодаря их работе турбины могут функционировать в широком диапазоне нагрузок, от минимальных до максимальных, без потери стабильности.
Клапаны с линейной характеристикой изменяют свою пропускную способность пропорционально ходу штока — например, при смещении затвора на 50% от максимального хода пропускная способность также уменьшается или увеличивается на 50%. Это делает их идеальными для процессов, где требуется стабильная регулировка в широком диапазоне расходов, например, в химической промышленности при дозировке реагентов или в системах охлаждения металлургических ковшей. Типичным представителем является мембранный клапан серии 3200, который использует эластичную мембрану для изменения проходного сечения, обеспечивая плавную линейную регулировку и минимальное гидравлическое сопротивление.

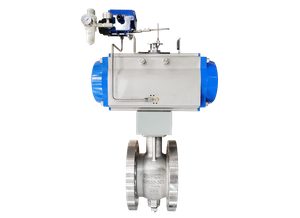

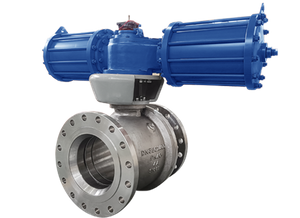

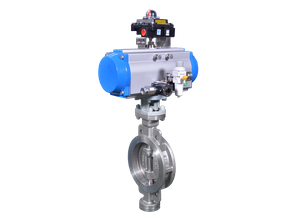

Ротационные клапаны регулируют поток за счет поворота затвора на определенный угол (от 0 до 90 или 180 градусов), что делает их компактными и простыми в обслуживании. Их характеристика например, при повороте на 30 градусов пропускная способность может достигать 70% от максимального, что эффективно для систем с быстрыми изменениями нагрузок. Шаровой кран с твердым уплотнением серии SN53-54 является ярким примером — его конструкция с коррозионно-стойким стали 12Х18Н10Т и керамическим уплотнением позволяет работать с абразивными средами (например, минеральными клинкерами, песком) и высокотемпературными газами (до 450 °C) в металлургических и цементных производствах. Другим примером ротационного клапана является затворный клапан с эластичным седлом, используемый в пищевой промышленности для регулировки потока жидкостей с твердыми включениями (например, пюре, концентрированные соксы).
По принципу передачи управляющего воздействия клапаны подразделяются на три основные группы, каждая из которых имеет уникальные преимущества и области применения:

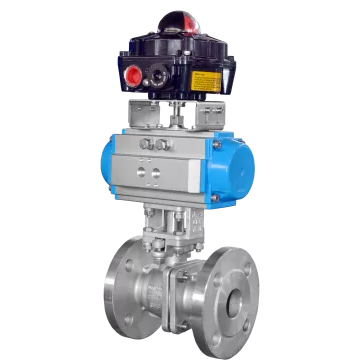

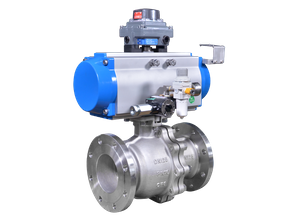

Пневматические клапаны управляются сжатым воздухом под давлением 0,2–0,7 МПа, передающим усилие через мембранный или поршневой привод на затвор. Их преимущества включают высокую надежность (отсутствие электрических компонентов исключает риск замыкания), скорость реакции (время отклика до 0,5 секунды) и простоту обслуживания — достаточно периодической проверки герметичности воздухопроводов и замены уплотнительных прокладок. Эти клапаны широко применяются в нефтехимической промышленности, где исключается использование электричества из-за опасности взрыва, а также в системах вентиляции и пневматической транспорте сыпучих материалов (например, в зернохранилищах).
Электрические клапаны оснащены электроприводом (шаговым или сервонасосом), преобразующим электрический сигнал (0–10 В или 4–20 мА) в механическое движение затвора. Их ключевым преимуществом является простота интеграции в автоматизированные системы управления (АСУ ТП) — через цифровой интерфейс можно программно задавать точные параметры регулировки, вести логирование работы и выполнять дистанционное управление. Например, в пищевой промышленности электрические клапаны с сенсорами температуры интегрируются в линии розлива, автоматически корректируя поток при отклонении температуры продукта от нормы. Недостатком является зависимость от электросетей и необходимость защиты от влаги (IP65 и выше) в условиях интенсивного мойки оборудования.
Гидравлические клапаны используют жидкостное давление (чаще всего минеральное масло) для передачи усилий, что позволяет работать при экстремальных нагрузках — до 500 кН на затвор. Они применяются в тяжелой промышленности: например, на металлургических прокатных станах для регулировки потока охлаждающей воды под высоким давлением, в гидравлических прессах и на добычных платформах морской нефти, где требуется выдерживание больших гидродинамических нагрузок. К недостаткам относятся более сложная система обслуживания (необходимость контроля уровня и чистоты гидравлической жидкости) и больший вес по сравнению с пневматическими аналогами.
При выборе регулирующего клапана нельзя ограничиваться только общими параметрами — необходимо комплексно учитывать ряд факторов, которые определяют его надежность, срок службы и соответствие технологическим задачам. Эти факторы взаимосвязаны: например, характеристики рабочей среды напрямую влиют на выбор материалов, а условия эксплуатации определяют требования к защите привода. Разберем каждый из них детально:
Тип рабочей среды (газ, жидкость, пар, сыпучие материалы или их смеси) является основным критерием, так как он определяет конструкцию клапана. Например, для газов с высокой текучестью (например, метан) требуются клапаны с минимальным гидравлическим сопротивлением и герметичностью класса А (утечка менее 0,1% от номинального расхода), а для сыпучих материалов (цемент, песок) — клапаны с расширенным проходным сечением и антиабразивными покрытиями (например, керамическим слоем Al₂O₃ толщиной 3–5 мм).
Химический состав рабочей среды определяет коррозионную стойкость материалов. Для агрессивных сред, таких как соляная кислота (HCl) или азотная кислота (HNO₃), применяются клапаны из титановых сплавов (АТ3) или сплавов Хастеллой (Hastelloy C-276), которые выдерживают контакт с кислотами при концентрациях до 90%. Для щелочных растворов (NaOH) подходит нержавеющая сталь 12Х18Н10Т с полимерными уплотнениями из этилентпропиленового каучука (EPDM), устойчивого к щелам до температуры 120 °C.
Температура и давление рабочей среды задают требования к прочности конструкции. Для высокотемпературных сред (например, пар при 500 °C в энергетике) используют клапаны из жаропрочных сталей 15Х1М1Ф или инколлой 800, а для криогенных условий (жидкий азот, –196 °C) — из аустенитнной сталей 08Х18Н10Т с специальными уплотнениями из фторопласта (PTFE). При высоких давлениях (например, 30 МПа в нефтепроводах) предпочтительны кованые корпуса вместо литых, так как они имеют более однородную структуру и меньше внутренних дефектов.
Точность регулирования определяется допустимым отклонением фактического параметра (расход, давление) от заданного значения и зависит от специфики производства. В фармацевтике, где дозировка активных веществ должна быть точна до 0,1%, применяются клапаны с линейной характеристикой и электроприводом с сервоусилителем, обеспечивающим позиционирование затвора с ошибкой не более ±0,5%. В системах отопления промышленных помещений, где допустимо отклонение температуры до ±2 °C, достаточно клапанов с точностью ±5%, что снижает стоимость оборудования.
Ключевым параметром является запас хода штока — это часть максимального хода затвора, оставленная для корректировки при отклонениях. Для процессов с стабильными нагрузками (например, водоподготовка) достаточен запас в 10–15%, а для систем с резкими перепадами (например, регулировка подачи топлива в котлы) его увеличивают до 20–25%, чтобы клапан мог быстро реагировать на изменения. Клапаны с гидравлическим усилителем или электронным позиционированием позволяют оптимизировать запас хода, автоматически корректируя положение затвора в режиме реального времени.
Окружающая среда оказывает существенное влияние на надежность клапана и его привода. В тропических климатах (влажность 90–95% и температура 35–40 °C) требуются клапаны с антифунгальной обработкой корпуса и уплотнениями из гидрофобных материалов (например, винилкаучука), чтобы предотвратить ржавление и рост микрофлоры. В условиях интенсивных вибраций (например, вблизи дизельных генераторов или компрессоров) конструкции оборудуются дополнительными амортизационными элементами (шокабсорберами) и используют уплотнения с повышенной прочностью (сплавы никеля), устойчивые к истиранию.
Презence пыли или взрывоопасных газов требует специальных защитных исполнений. В цементных заводах, где концентрация пыли достигает 50 мг/м³, клапаны оборудуются герметичными корпусом с защитой IP66 (полное защита от пыли и временного погружения в воду). В нефтехимических цехах с присутствием легких углеводородов применяются взрывозащищенные модели с сертификатом Ex d IIB T3 (защита от искровых разрядов и работа при температуре окружающей среды до 200 °C).
При выборе клапана важно учитывать не только начальную стоимость, но и полную стоимость владения (LCC — Life Cycle Cost), включающую затраты на установку, обслуживание, замену запчастей и потери от простоев. Например, простой нефтепровода с диаметром 1000 мм из-за поломки клапана обходится в 50–100 тыс. долларов в час, поэтому инвестиции в клапан с повышенной надежностью (на 30–50% дороже стандартного) окупаются за 1–2 года эксплуатации.
Затраты на обслуживание могут отличаться в разы: клапаны с полимерными уплотнениями требуют замены каждые 6–12 месяцев (стоимость запчастей 5–10% от цены клапана), а модели с металло-металлическими уплотнениями — раз в 5–7 лет (но с более высокой первоначальной стоимостью). В системах с высоким энергопотреблением (например, насосными станциями) выбор клапана с низким гидравлическим сопротивлением (коэффициент ξ < 10) может снизить расход электроэнергии на 15–20% годовых, что существенно сокращает операционные расходы.
Наконец, нужно учитывать специфику поставки: клапаны из редких материалов (титан, хромистые сплавы) имеют длительные сроки изготовления (8–12 недель), поэтому для проектов с жестким сроком лучше выбирать стандартные модели из нержавеющей стали, даже если их эксплуатационные характеристики чуть хуже — это избежит задержек запуска производства.
Современные предприятия функционируют в условиях интенсивной конкуренции, где ключевым фактором успеха является оптимизация производственных процессов. Максимальная автоматизация становится не просто преимуществом, но и необходимостью для обеспечения стабильности, качества продукции и оперативного реагирования на изменения рыночных требований. Интеграция регулирующих клапанов в системы автоматического управления играет важную роль в этом процессе: она позволяет осуществлять точное регулирование потоков жидкостей, газов и других сред в режиме реального времени, минимизируя человеческое вмешательство и, как следствие, сокращая вероятность ошибок. Благодаря этому повышается не только общая эффективность производства, но и оперативность управления — операторы могут мгновенно получать данные о состоянии клапанов, корректировать их работу через центральные консоли и предотвращать аварийные ситуации на ранних стадиях.
Бесшовная интеграция регулирующих клапанов в систему автоматизации невозможна без тщательного подбора совместимых компонентов. Ключевым моментом является соответствие клапанов с используемыми контрольно-измерительными приборами (например, датчиками давления, расходомерами, термометрами) и протоколами связи. Современные промышленные системы чаще всего используют протоколы типа Modbus, PROFINET, HART или Foundation Fieldbus, и несовместимость клапанов с этими стандартами может привести к необходимости дополнительных адаптеров, усложнению схемы подключения и увеличению времени наладки. Выбор клапанов с предустановленной поддержкой требуемых протоколов снижает затраты на закупку вспомогательного оборудования, сокращает сроки монтажа и минимизирует риск сбоев в работе системы на этапе эксплуатации.
С ростом уровня цифровизации промышленных систем их подвергаются все большим рискам кибератак. Регулирующие клапаны, являясь частью интегрированных автоматизированных комплексов, могут стать точкой входа для злоумышленников: нарушение их работы может привести к несанкционированному изменению параметров производства, перебоям в поставках или даже авариям. Для защиты необходимо комплексное решение, включающее использование защищенных протоколов связи (например, с шифрованием данных), установку фаерволлов на шлюзах между клапанами и центральной системой, а также реализацию системы авторизации с разграниченными правами доступа. Регулярное обновление программного обеспечения клапанов — не менее важный шаг: производители выпускают патчи, закрывающие выявленные уязвимости, и их своевременная установка значительно снижает вероятность компрометации.
Эффективность эксплуатации автоматизированной системы с регулирующими клапанами напрямую зависит от квалификации обслуживающего персонала. Даже самое современное оборудование не раскроет свой потенциал, если специалисты не владеют навыками его настройки, диагностики и ремонта. Регулярное обучение должно охватывать несколько направлений: сначала — теоретические основы работы клапанов и их интеграции в систему (проколы, принципы регулировки), затем — практические навыки(использование программ для наладки, анализ данных с датчиков, устранение простых сбоев). Важно также включать в программу тренировки сценарии аварийных ситуаций: например, как реагировать на потери связи с клапаном или внезапное изменение его состояния. Периодическое повышение квалификации, включая ознакомление с новыми моделями клапанов и обновлениями ПО, позволяет специалистам оставаться в курсе технологических инноваций и использовать оборудование максимально эффективно.
Выбор регулирующего клапана для интеграции в систему автоматизации — это комплексный процесс, который требует учета множества факторов. Технические параметры (диаметр, материал, диапазон регулировки, совместимость с средами) должны соответствовать специфике производства; экономические показатели (себестоимость, расходы на обслуживание, срок службы) определяют целесообразность инвестиций; а эксплуатационные характеристики (надежность, энергоэффективность, легкость внедрения) влияют на долгосрочную эффективность. Правильно подобранный клапан не только повышает точность управления производственными процессами и их безопасность, но и сокращает издержки (например, за счет снижения потерь энергии или минимизации перерывов в работе). В итоге это способствует достижению стратегических целей предприятия — будь то увеличение объемов производства, улучшение качества продукции или расширение рынков сбыта.
Компания SUPCON Technology Co., Ltd. предлагает широкий спектр современных решений в области управления промышленным оборудованием, включая специализированные регулирующие клапаны и системы для их интеграции в автоматизированные комплексы. Основываясь на более чем 20-летнем опыте работы с предприятиями разных отраслей(химия, нефтегазовая промышленность, энергетика, пищевая промышленность), мы разрабатываем решения, адаптированные под конкретные задачи клиента. Наши технологии сочетают в себе передовые разработки в области сенсорной техники, коммуникаций и программного обеспечения, что гарантирует надежность и высокую эффективность внедряемых систем. Мы сопровождаем клиентов на всех этапах — от анализа потребностей и подбора оборудования до монтажа, наладки и обучения персонала, обеспечивая полный цикл поддержки.
Инвестируя в качество и инновации в сфере автоматизации, вы не только обеспечиваете конкурентное преимущество на сегодняшнем рынке, но и создаете основы для устойчивого развития бизнеса в долгосрочной перспективе. Для достижения максимальных результатов важно тщательно анализировать потребности своего производства: провести аудит существующих процессов, определить узкие места и цели автоматизации. Постоянная консультация с экспертами — как производителей оборудования, так и специалистов в области промышленных систем — позволяет избежать ошибок при выборе и избежать лишних затрат. Выбирая лучшее оборудование и подходящие технологии, вы готовитесь к новым вызовам рынка и открываете возможности для роста и развития вашего предприятия.
