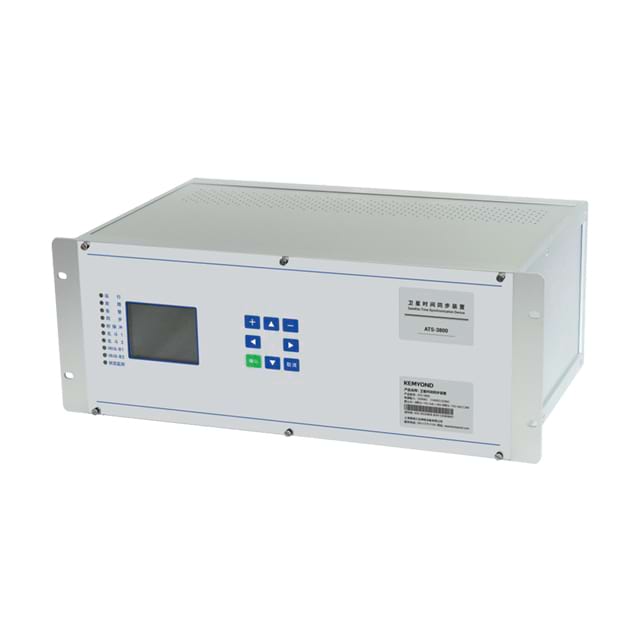

Автономный управляемый сервер времени (ATS3800)

Функциональные возможности

• До 14 слотов расширения:

✓ TTL-платы

✓ RS485/RS232 интерфейсы

✓ Оптические модули (FIBER)

✓ Выходы OC

• Поддерживаемые сигналы:

• PTP (IEEE 1588)

• NTP/SNTP

• IRIG-B (DC)

• Импульсные сигналы (PPS/PPM/PPH/PPD)

• DCF77

• Последовательные сообщения

Управление и мониторинг

• Поддержка стандартов:

✓ IEC 61850

✓ DL/T860

• Интерфейсы управления:

• Веб-интерфейс

• SNMP (v1/v2/v3)

• Специализированное ПО

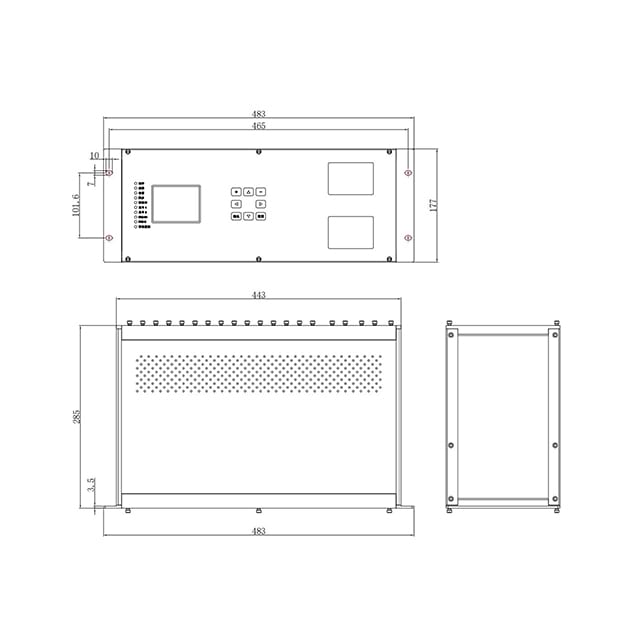

Конструктивные особенности

• Корпус: алюминиевый сплав

• Охлаждение: пассивное (без вентилятора)

• Устойчивость к:

• Высоким уровням ЭМС

• Экстремальным промышленным условиям

• Высокогорной местности (до 5000 м)

Технические параметры:

• Точность синхронизации: ≤100 нс

• Долговременная стабильность: <1 мкс/сутки

• Рабочая температура: -40°C ~ +75°C

• Степень защиты: IP40

• Питание: 110/220 В AC/DC

Применение:

✓ Энергосистемы

✓ Промышленная автоматизация

✓ Телекоммуникации

✓ Транспортная инфраструктура

ATS3800 обеспечивает надежную синхронизацию времени в самых требовательных условиях эксплуатации!

Преимущество продукта

Функциональные характеристики устройств синхронизации времени серии ATS3800

1. Мониторинг и безопасность

• Контроль временных расхождений

• Сигнализация при превышении допустимых значений

• Соответствие стандартам:

• DL/T860 (IEC 61850-MMS)

• DL/T634.5 (104)

• DL/T860 (CMS)

• SNMP

• Безопасные контролируемые компоненты и ОС

2. Источники времени

• Поддержка до 8 внешних источников:

• Двойной BeiDou (BDS)

• RS485 интерфейсы

• Одномодовое/многомодовое оптоволокно (IRIG-B)

• 2 PTP-источника

• Интеллектуальный алгоритм выбора источника

3. Технические особенности

• Встроенный высокостабильный осциллятор:

• Стандартный кварцевый

• Опционально: термостатированный/рубидиевый

• До 14 слотов расширения:

✓ TTL

✓ RS485/RS232

✓ Оптические (FIBER)

✓ OC-выходы

✓ Сетевые интерфейсы

4. Управление и безопасность

• Веб-интерфейс управления

• Функция дистанционного обновления ПО

• Защита NTP (MD5 шифрование)

5. Сертификация

• Соответствие требованиям:

• Китайского электроэнергетического научно-исследовательского института

• Государственной сетевой корпорации Китая

• Министерства промышленности и информатизации Китая (только BDS)

Преимущества:

✔ Точность синхронизации ≤100 нс

✔ Надежная работа в экстремальных условиях

✔ Полная совместимость с промышленными стандартами

✔ Гибкая конфигурация под различные задачи

Применение:

• Умные энергосистемы

• Промышленная автоматизация

• Телекоммуникационные сети

• Транспортная инфраструктура

ATS3800 - это надежное решение для критически важных объектов!

Видео о продукте

Руководство по эксплуатации продукта

1. Интерфейс управления

• Ознакомьтесь с расположением элементов на передней панели:

• ЖК-дисплей (7")

• Навигационные кнопки

• Индикаторные светодиоды

• Порты подключения

• Используйте интуитивно понятный графический интерфейс для:

• Настройки параметров синхронизации

• Конфигурации источников времени

• Диагностики системы

2. Программирование системы

Доступные режимы:

• Базовый (мастер-настройка):

• Автоматическая конфигурация

• Шаблонные решения

• Экспертный:

• Ручной ввод параметров

• Продвинутые алгоритмы синхронизации

3. Мониторинг состояния

Цветовая индикация:

• Синий: режим настройки

• Зеленый: нормальная работа

• Желтый: предупреждение (расхождение ≤1 мкс)

• Красный: авария (расхождение >1 мкс)

• Белый: калибровка

4. Интеграционные возможности

Поддерживаемые протоколы:

• PTP (IEEE 1588v2)

• NTP/SNTP

• IRIG-B

• 1PPS/1PPM

• DCF77

Преимущества системы:

✓ Время настройки сокращено на 60% благодаря интуитивному интерфейсу

✓ 100% совместимость с оборудованием ведущих производителей

✓ Поддержка горячей замены модулей

✓ Обновление ПО без остановки работы

Для активации расширенных функций обратитесь к сервисному инженеру.
